■ 产品介绍
ZGS11-Z.F-□/□系列风力发电用组合式变压器（以下简称“风力变”）。适用于10kV、35kV终端供电系统中，作为变电、配电、计量、控制和保护装置。风力变内除装有变压器外，高压侧还装有四位负荷开关或者二工位负荷开关、后备保护熔断器及插入式熔断器：低压侧按用户要求可装配控制电器、配电电器、照明检修变压器。以变压器油作为绝缘和灭弧介质。
本产品是满足日益增长的风力发电的供电要求，在本公司常规组合式变压器基础上消化吸收国外内技术结合国内需求自行开发的系列产品，该产品具有体积小、重量轻、安装方便、低噪声、低损耗、防盗、过负荷能力大、全范围熔断器保护、维护简单等特点。
本产品除满足各自元件有关标准外，还符合JB/T10217-2000《组合式变压器》

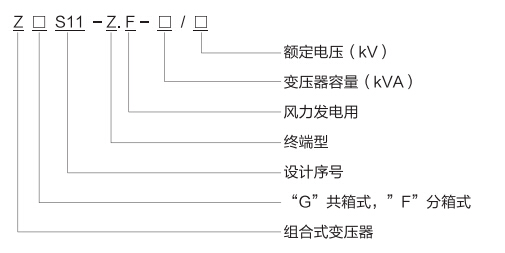

■ 型号含义

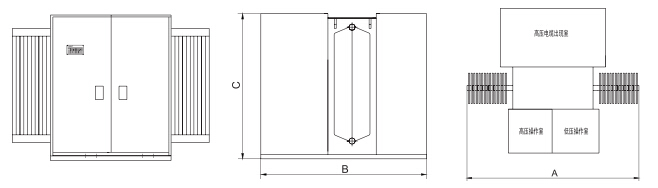

■ 35kV风力变结构图

■ 技术性能参数
◆ ZGS9(11)-Z.F/35(10)风力发电用组合式变压器
